3d fräsen


5 Achsen CNC Bearbeitung

Seit 1998 setzen wir CNC-Technologie ein. Ein Fünf-Achsen-Bearbeitungszentrum, ein Drei-Achsen-Bearbeitungszentrum und zwei CAD-Arbeitsplätze bilden hierbei das Herzstück der CNC-gestützten Produktion. Durch jahrelange Erfahrung haben wir uns inzwischen ein großes Fachwissen in der 3D-Bearbeitung angeeignet.


Der Pokal



Eine Kleinserie von 20 Stück.





Ein Pokal bestehend aus zwei ineinander verwundenen Krümmlingen.

Gefertigt in Erlenholz.








CNC Fräsen eines Pokals in den unterschiedlichen Bearbeitungsschritten


Die Aufspannung für den zweiten Bearbeitungs-durchgang.



Lediglich Vakuum hält diese Bauteil in Position.

Hier werden die beiden Bearbeitungsschritte verdeutlicht.



Im oberen Bild sieht man den ersten Bearbeitungsdurchgang.

Eine sphärisch verzogene Fläche.



Im unteren Bild ist der zweite Bearbeitungsdurchgang erfolgt.



Die Grundstruktur ist schon erkennbar.

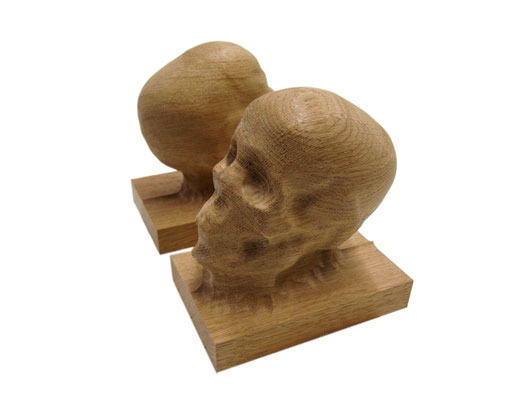

3d Scan eines Schädels und folgender 5 Achs Bearbeitung


Schädel gefräst in Eiche Vollholz.



Der Schädel wurde zunächst mit einem 3D Scanner eingescannt.

Als Vorlage diente ein Anatomiemodell.

Die Daten aufgearbeitet und anschließend in einer Aufspannung in einer 5 Achs Bearbeitung gefräst.



Der Schädel wurde auf ein kleineres Maß herunterskaliert und bewusst stilistisch vereinfacht.











CNC Fräsen eines Grundkörpers für eine Spannlade


Grundkörper der Spannlade für ein CarbonBauteil.



Gefertigt im Birke

Multiplex.

Zwei weitere Abbildungen des Grundkörpers für die Spannlade



5 Achsen Bearbeitung bei einem Kunstprojekt


rosenkranz

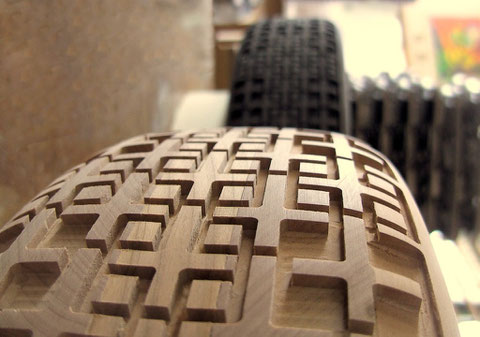

Rosenkranz, eine dreidimensionale Fräsarbeit in Ahorn

Der Rosenkranz.

Ein Kunstprojekt von Thomas Bayrle.



Ein verfremdetes Reifenprofil.



Gefräst in Ahorn Vollholz

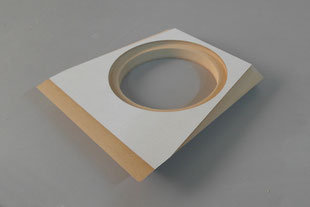

CNC Bearbeitung einer Lautsprecher Frontplatte



Das oben gezeigte Element ist eine Frontplatte für einen HighEnd-Lautsprecher.

Der Durchgang und der Falz sind klassische 2D Konturfräsungen.

Die Schrägen sind jedoch zum Teil in drei Richtungen geneigt gesägt.
